ПАСПОРТ

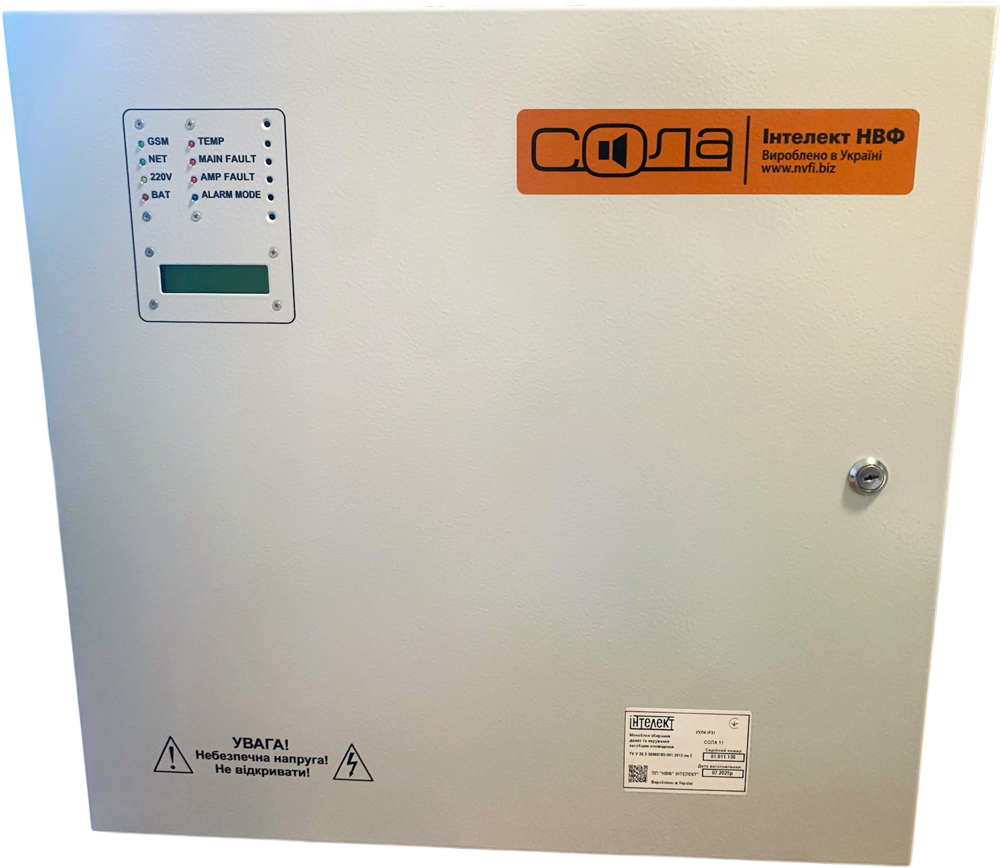

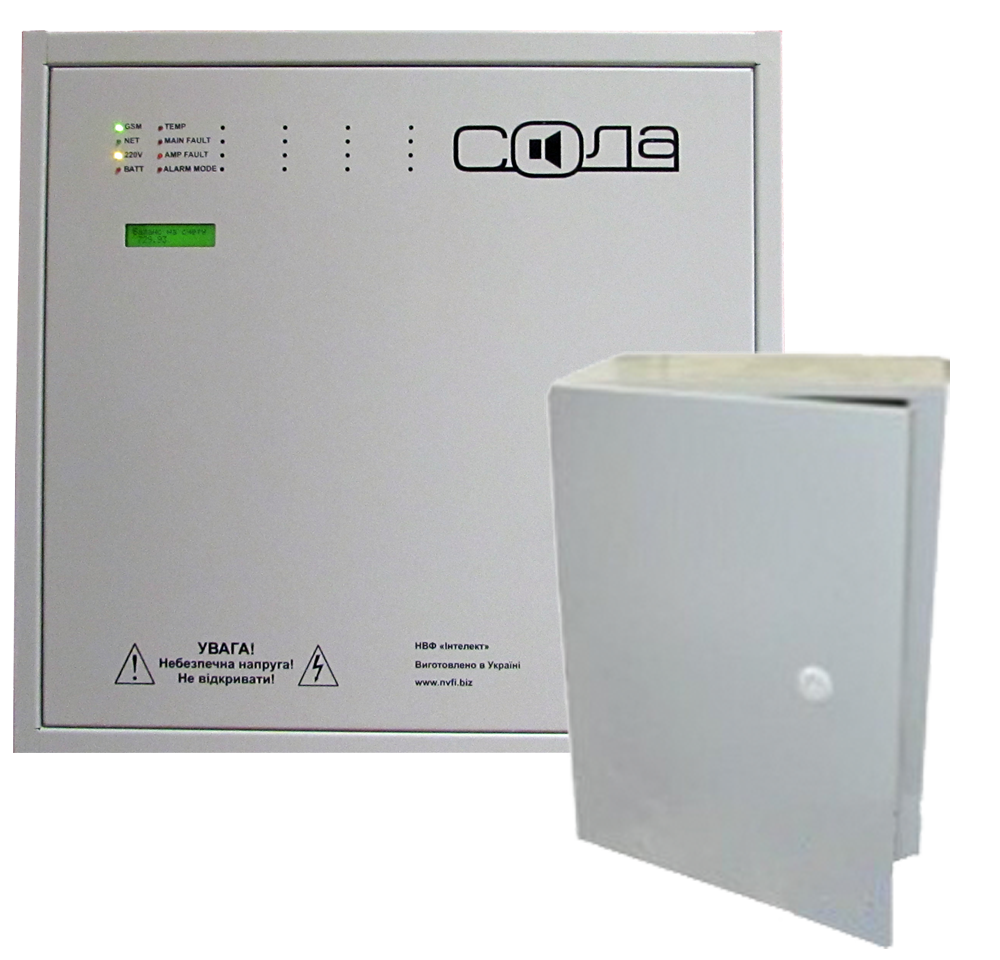

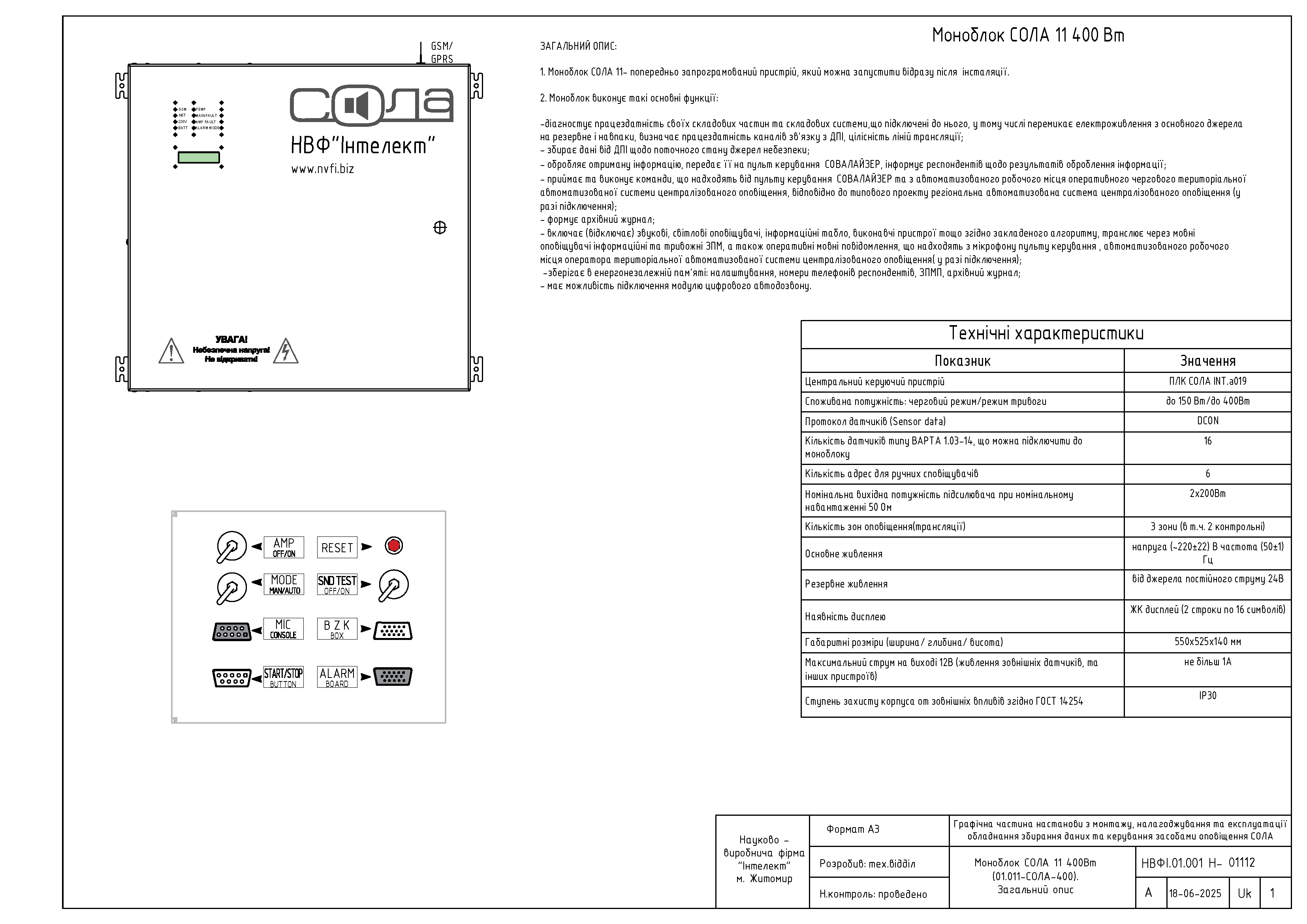

Моноблок СОЛА 11

Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.

Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".

Технічні характеристики

Показник	Значення
1. Основне живлення	напруга (~220±22) В частота (50±1) Гц
2. Резервне живлення	від джерела постійного струму 24В
2.1. Акумуляторні батареї	2 шт кожна 12В/18Аг
3. Час роботи від резервного джерела живлення від акумуляторних батарей 12А х 2шт.	в черговому режимі, до 12 год в режимі оповіщення, до 3 год
4. Струм, що споживається від мережі електроживлення, в черговому режимі, не більше	при напрузі живлення ~220В 0,3 А при напрузі живлення +24 В 2 А
5. Струм, що споживається від мережі електроживлення, в режимі оповіщення (трансляція аудіо повідомлень) при потужності підсилювача потужності низької частоти 200 Вт, не більше	при напрузі живлення ~220В 2 А при напрузі живлення +24 В 8 А
6.Кількість зон оповіщення(трансляції)	4 зони (в т.ч. 2 контрольні)
7. Максимальна кількість ЗПМП у модулі	254х2
8. Центральний керуючий пристрій	ПЛК СОЛА int.a019
9. Споживана потужність: черговий режим/режим тривоги	до 100 Вт/до 500Вт
10. Протокол датчиків	DCON
11. Кількість датчиків типу ВАРТА 1.03-14, що можна підключити до моноблоку	16
12. Кількість адресних ручних сповіщувачів, що можна підключити до моноблоку	6 тип входів з загальним "+" напруга логічного 0/1 +1В(макс)/+4…+30В вхідний імпеданс 3,3 кОм напруга гальванічної ізоляції не менш 1000 В
13. Релейні виходи	кількість 2 напруга та струм, що комутуються АС 220В/5А DC 30В/5А
14. Номінальна вихідна потужність підсилювача при номінальному навантаженні 50 Ом	2х200 Вт
15. Інтерфейс для зв'язку з модемом/ПК	RS232 /RS485 /USB
16. Тип пам'яті для зберігання журналу системи	SD карта
17. Наявність дисплею	РК дисплей (2 строки по 16 символів)
18. Габаритні розміри (ширина/ глибина/ висота)	550х525х140 мм
19. Максимальний струм на виході 12В (живлення зовнішніх пристроїв)	не більш 1А
20. Маса без упаковки	не більше 35 кг
21. Ступень захисту корпуса от зовнішніх впливів згідно ДСТУ EN 60529:2018	ІР30
22. Робоча температура, °С	0…+50

Комплектність

Познака	Найменування	Кіл.	Примітка
ТУ У 31.6-36968185-001:2013	Моноблок збирання даних та керування засобами оповіщення СОЛА 11	1	упакований
	Ключ від замка двері	2
	Паспорт	1
	Сім-карта мобільного оператора	1	за окремим замовленням (Київстар бізнес)
НВФІ.01.001 Н	Настанова з монтажу, налагоджування та експлуатації обладнання збирання даних та керування засобами оповіщення СОЛА	1	Доступна на www.nvfi.biz, info@nvfi.biz
02.002-ПКК	Пост керування кнопковий "аварійний старт/стоп" 3х кнопковий	1
	тангента	1
	антена GSM	1
	Шафа для акумуляторів	1
	Акумуляторна батарея 12В 18Аh*	2	за окремим замовленням

* Рекомендована ємність акумуляторних батарей 18А/г. Переріз струмопровідної жили з'єднувального проводу не менш 4мм²

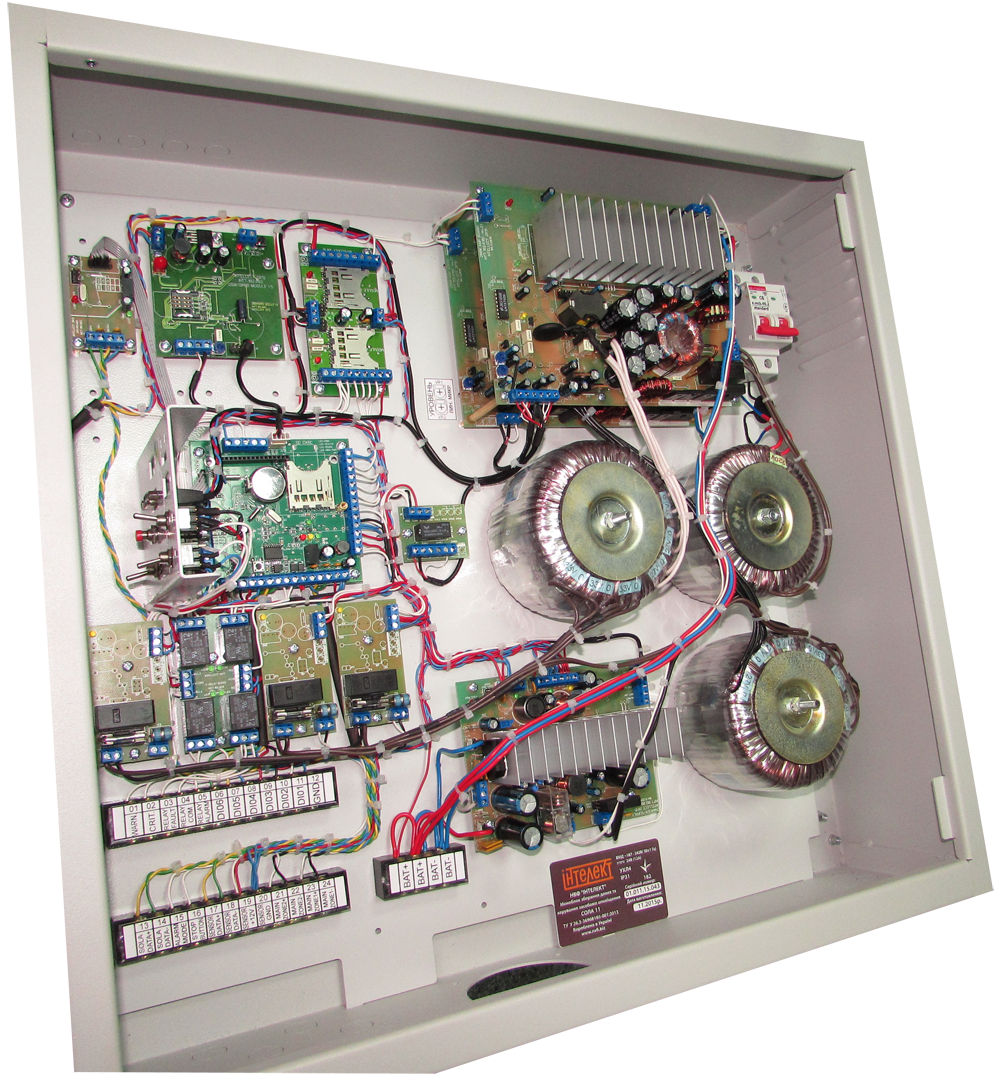

Складові

Назва	Кіл.	Примітка
INT.a002 Модем GSM/GPRS	1	комплектується згідно окремого замовлення окремо сертифікованим приладом
INT.a004 Блок живлення INT.a004	1
INT.a010 Підсилювач	2	200 Вт

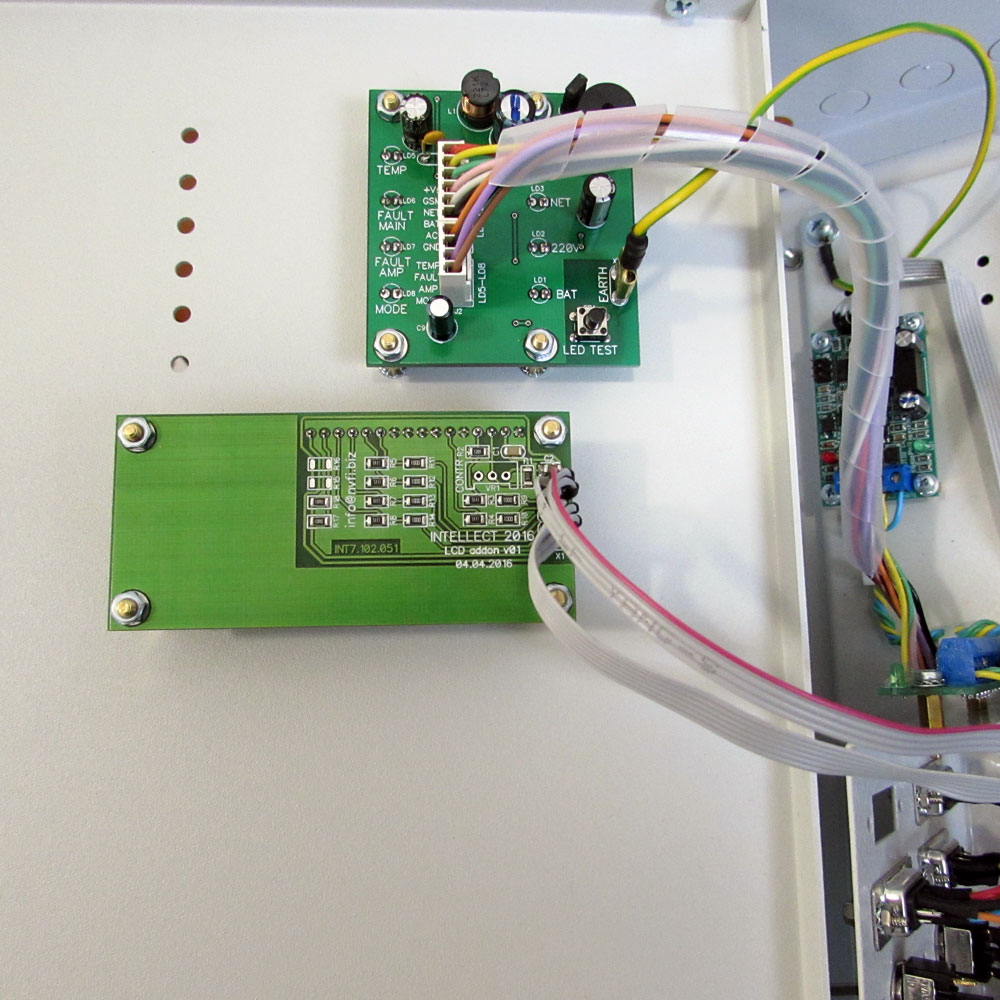

INT.a011 Модуль індикації	1
INT.a019 ПЛК СОЛА	1
INT.a022 Модуль SPI-to-RS485	1
INT.a024 Модуль повідомлень подвійний	1
INT.a051 Модуль LCD	1

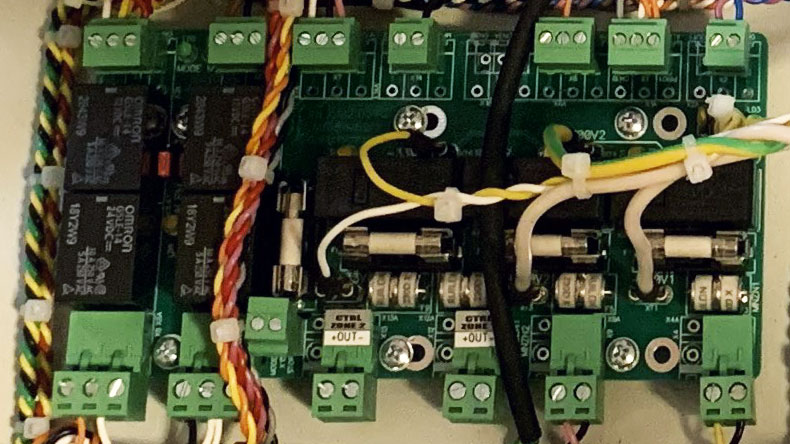

INT.a054 Модуль реле	1

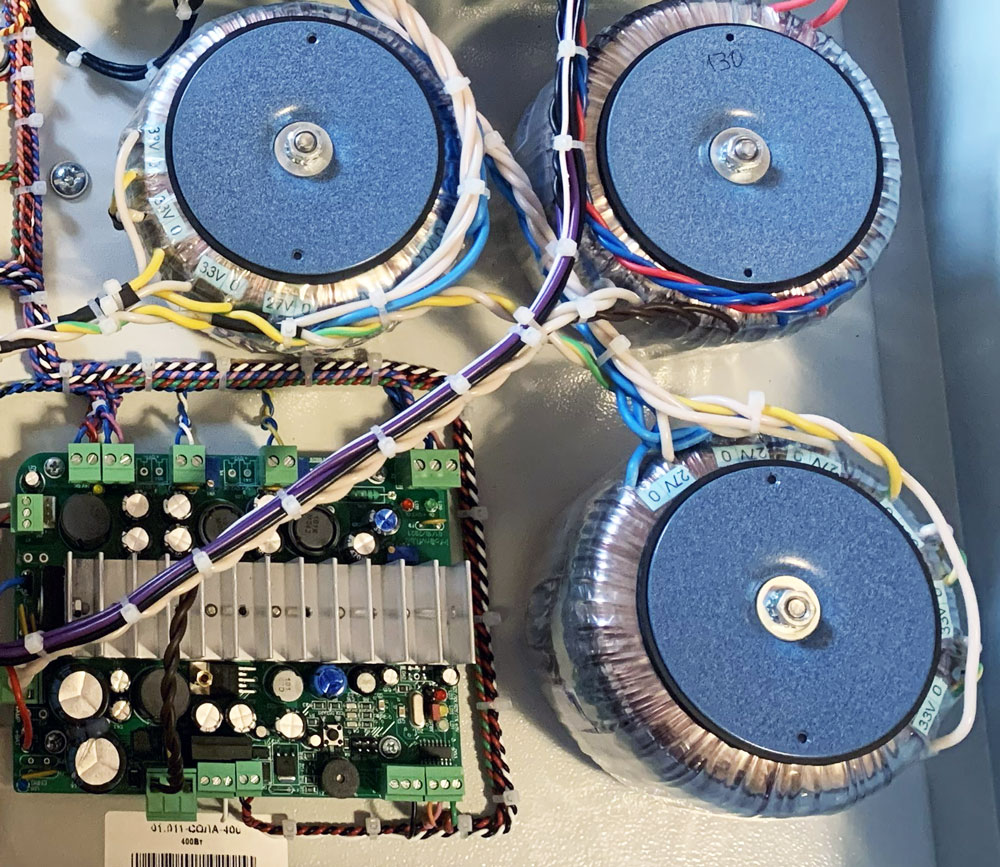

Трансформатор силовий	1
Трансформатор вихідний	2
Акумуляторна батарея	2	12В/18Аг за окремим замовленням
INT.с001 Корпус	1

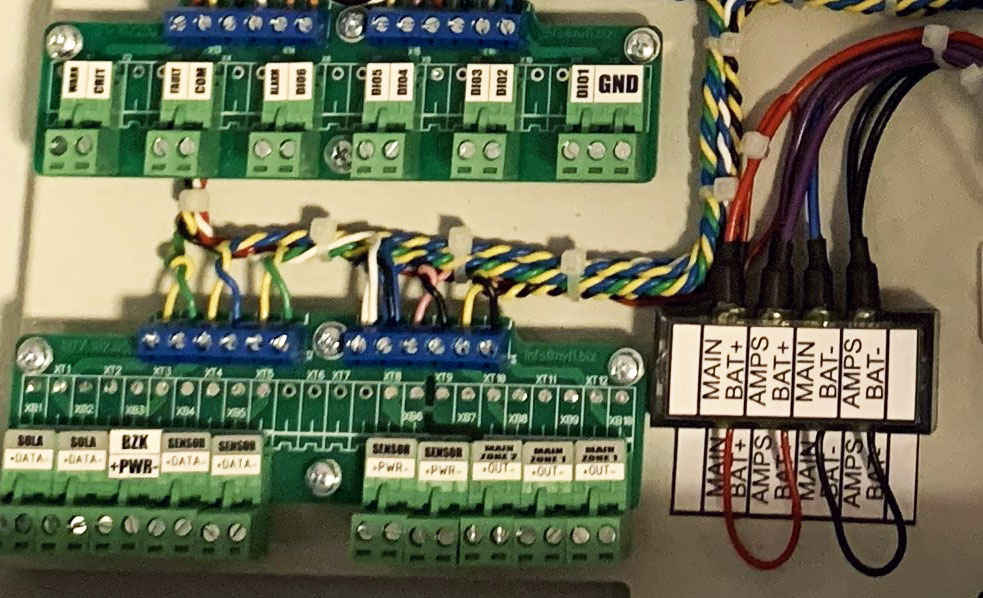

Загальний опис та вказівки щодо підключення

Моноблок збирання даних та керування засобами оповіщення типу Сола виконує функції пульту керування зональним оповіщенням (ПКЗО), комунікаційного пристрою (КП) та пристрою оповіщення (ПО) відповідно до вимог розділу 5.7 ДБН В.2.5-76:2014.

Основні функції

самодіагностування працездатності;
отримання даних від ДПІ щодо поточного стану джерел небезпеки;
обробку отриманої інформації;
інформування респондентів щодо результатів оброблення інформації;
прийняття та виконання команд, що надходять від пульту керування АСРВНСО;
формування архівного журналу.
включення (відключення) звукових, світлових оповіщувачів та інформаційних табло.

Самодіагностування працездатності моноблоку Сола передбачає контролювання:

працездатності власних складових частин, у тому числі каналоутворюючих;
значень параметрів джерел електроживлення;
перемикання електроживлення з основного джерела на резервне і навпаки;
несанкціонованого доступу до комунікаційного пристрою.

Отримання даних моноблоком Сола від ДПІ передбачає:

приймання даних у вигляді аналогових, дискретних або по цифровому протоколу сигналів, які містять інформацію про поточне значення параметрів, що контролюють, та досягнення ними граничних значень, а також інформації стосовно спрацювання ручних оповіщувачів;
приймання від ДПІ сповіщень щодо втрати (відновлення) їх працездатності;
визначення працездатності каналів зв'язку з ДПІ.

Після оброблення інформації моноблок Сола забезпечує:

формування відповідних сповіщень про виявлення порушень своєї працездатності;
формування відповідних сповіщень у разі отримання від ДПІ інформації щодо досягнення граничних значень параметрів, які контролюють;
порівняння отриманих від ДПІ поточних значень параметрів, що контролюють, зі заздалегідь встановленими граничними значеннями та формування, у разі їх досягнення, відповідних сповіщень;
формування відповідних сповіщень у разі: порушення (відновлення) зв’язку з ДПІ; відмови (відновлення) працездатності ДПІ;

Інформування щодо результатів оброблення інформації охоплює наступних респондентів:

персоналу цеху, виробничої дільниці, складу, відповідального за нормальні умови функціонування технологічного обладнання;
оператора пульта керування АСРВНСО;

Автоматичне інформування моноблок виконує до отримання підтвердження факту їх приймання або протягом заздалегідь встановленого часу оповіщення.

Інформування працівників об’єкта здійснюється так:

включенням трансляції інформаційних ЗПМП, що зберігаються в енергонезалежній пам’яті моноблоку Сола. ЗПМП містять інформацію щодо конкретного місця виникнення події та її характеру з мовним повідомленням про дії працівників;
включенням звукових, світлових оповіщувачів, інформаційних табло;
автододзвоном на стаціонарні та (або) мобільні телефонні термінали з наступним відтворенням відповідного ЗПМП (виконується до отримання підтвердження респондентом факту їх приймання або протягом заздалегідь встановленого часу оповіщення).

Інформування оператора АСРВНСО здійснюється шляхом передавання за допомоги постів керування кнопкових ПКК та/або по цифровому протоколу відповідних кодованих сигналів, які ідентифікують місце виникнення події та її характер (виконують до отримання підтвердження респондентом факту їх приймання або протягом заздалегідь встановленого часу оповіщення).

Номери телефонів респондентів та ЗПМП, які визначають для кожної ситуації, зберігаються в енергонезалежній пам’яті моноблоку Сола.

Моноблок Сола забезпечує можливість інформування не менше ніж 16 респондентів в залежності від типу та зберігає необхідну кількість (2 і більше) телефонних номерів кожного респондента. Списком оповіщення надається замовником.

Сумарна тривалість ЗПМП, що зберігається в моноблоку Сола обмежена кількість SD-накопичувача, об’ємом файлів ЗПМП та може вимірюватися в годинах.

Інформаційні та тривожні заздалегідь підготовлені мовні повідомлення (ЗПМП)

Інформаційні ЗПМП

1-14. Інформаційні ЗПМП про докритичні та критичні стани

Тривожні ЗПМП

15. Повідомлення про НС, що транслюється через мовні оповіщувачі
16. Повідомлення про НС, що транслюється модулем цифрового автодозвону

Моноблок Сола веде захищений від коригування архівний журнал в енергонезалежній пам’яті. В архівному журналі реєструють інформацію відповідно до п. 5.7.3.13 ДБН В.2.5-76:2014.

Період зберігання моноблоком значень по кожному параметру, що контролюють, встановлюється автоматично.

Моноблок забезпечує прийняття та виконання таких команд:

передачу інформації стосовно подій, що зберігаються в архівному журналі;
зміну власних конфігураційних параметрів;
синхронізацію системного годинника.

Моноблок Сола формує для передавання до ПК АСРВНСО Совалайзер відповідні сповіщення щодо:

відсутності загрози або виникнення НС разом з ідентифікатором картки об’єкта;
наявності загрози виникнення НС разом з ідентифікаторами картки об’єкта та картки можливої аварії;
виникнення НС разом з ідентифікаторами картки об’єкта та картки аварії;
відсутності реагування оператора на вхідні сигнали протягом визначеного часу разом з ідентифікаторами картки об’єкта та картки аварії з найгіршим сценарієм розвитку НС.

Блок оповіщення

В моноблоці Сола наявний вбудований блок оповіщення, що виконує такі функції:

зберігає в енергонезалежній пам'яті інформаційні та тривожні ЗПМП;
приймає від пульта керування кодовані сигнали (команди) управління інформуванням та зональним оповіщенням;
приймає кодовані сигнали (команди) управління об’єктовим або локальним оповіщенням з пультів керування АСРВНСО та з автоматизованого робочого місця чергового служби з питань цивільного захисту - територіальної автоматизованої системи централізованого оповіщення через блок [БЗК](/-products/-09-bzk);
транслює через мовні оповіщувачі інформаційні та тривожні ЗПМП;
транслює через мовні оповіщувачі інформаційні та тривожні ЗПМП, які надходять з пульта керування АСРВНСО та з автоматизованого робочого місця чергового служби з питань цивільного захисту територіальної автоматизованої системи централізованого оповіщення через блок [БЗК](/-products/-09-bzk);
транслює через мовні оповіщувачі оперативні мовні повідомлення, що надходять з мікрофону пульта керування АСРВНСО, пульта керування зональним оповіщенням, автоматизованого робочого місця чергового служби з питань цивільного захисту - територіальної автоматизованої системи централізованого оповіщення через блок БЗК 09.01;
включає (відключає) звукові та (або) світлові оповіщувачі та інформаційні табло за командами, які надходять від пульта керування АСРВНСО, пульта керування зональним оповіщенням, автоматизованого робочого місця чергового служби з питань цивільного захисту територіальної автоматизованої системи централізованого оповіщення;
діагностує працездатність складових частин пристрою оповіщення і передає на пульт керування АСРВНСО та пульт технічного обслуговування відповідну інформацію щодо відмов (відновлення) працездатності, несанкціонованого доступу до пристрою оповіщення та переходу електроживлення від основного джерела на резервне і навпаки.

Інтервал часу між повторенням трансляції ЗПМП не перевищує 30 с.

Трансляція тривожних ЗПМП починається з сигналу сирени "Увага всім!" тривалістю не менше ніж 10 с.

Трансляція інформаційних ЗПМП починається з сигналу привернення уваги «Дін-Дон».

Умови експлуатування

Обладнання розраховане на безперервну цілодобову роботу в умовах макрокліматичного району з помірним та холодним кліматом, категорія розміщення - приміщення з кондиціонованим або частково кондиціонованим повітрям без безпосереднього впливу сонячних променів, опадів, вітру, піску й пилу, відсутності конденсації вологи (умови УХЛ4 за ДСТУ 8216:2015 ), у т.ч.:

змінах температури повітря від +1 °С до +35 °С;
відносної вологості не більше 60 % при температурі +20°С;
атмосферному тиску від 84 до 107 кПа (від 630 до 800 мм рт.ст.).

Конструкція обладнання не передбачає його експлуатацію в умовах впливу агресивних середовищ і у вибухонебезпечних зонах.

Вимоги безпеки, вимоги охорони довкілля, утилізація

Клас захисту від ураження електричним струмом I за ДСТУ IEC 60065. Виріб має робочу ізоляцію та затискач для заземлення.

Виріб необхідно встановлюватися поза межами вибухонебезпечних зон

Для забезпечення параметрів мікроклімату приміщення, де встановлюється обладнання, повинне бути обладнане опаленням, природною та штучною вентиляцією відповідно до вимог ДБН В.2.5-67, ДСТУ Б А.3.2-12.

При експлуатації обладнання необхідно керуватися "Правилами безпечної експлуатації електроустановок споживачів".

Експлуатація повинна виконуватися кваліфікованими фахівцями із технічного персоналу, що пройшли навчання.

Приміщення, у якому передбачається експлуатувати обладнання, повинно бути обладнано захисним заземленням, і забезпечувати нормальний вентиляційний режим роботи. Не встановлюйте обладнання поблизу опалювальних приладів, батарей, труб. Щоб уникнути перегріву, не встановлюйте обладнання в закритих об'ємах, не закривайте вентиляційні отвори на його корпусі.

Утилізацію виробу необхідно проводити у відповідності з правилами про утилізацію відходів електричного та електронного устаткування країни експлуатації.

У разі, якщо обладнання, що живиться від мережі 220В

Увага! Будьте обережні!

У обладнанні використовується небезпечна для життя напруга 220 В. Щоб уникнути ураження електричним струмом, КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ використовувати обладнання із відкритими дверцятами або без заземлення!

До роботи з монтажу, встановлення, перевірки, обслуговування обладнання повинні допускатися особи, що мають кваліфікаційну групу по ТБ не нижче III на напругу до 1000В.

Всі монтажні роботи й роботи, пов'язані з усуненням несправностей, повинні проводитися тільки після відключення обладнання від мережі живлення й відключення акумуляторів.

Стежте за станом зовнішніх сполучних кабелів, оберігайте обладнання від механічних ударів. Не допускайте проникнення усередину рідин.

Не застосовуйте як запобіжники сурогатні вставки, а також запобіжники, номінальне значення й тип яких не передбачені маркуванням.

Підключати до обладнання джерела сигналу й подавати на них живлючу напругу допускається тільки при виключеному обладнанні.

Гарантійні зобов'язання

Виробник гарантує працездатність обладнання СОЛА при дотриманні власником умов транспортування, зберігання, монтування, налагоджування та експлуатування, викладених у настанові НВФІ.01.001 Н (доступна на сайті www.nvfi.biz)

Гарантійний строк експлуатації обладнання становить 12 місяців від дня впровадження в експлуатацію, але не може перевищувати більше ніж 24 місяців від дати продажу кінцевому споживачу, що вказується у паспорті на обладнання, та 30 місяців з дати виготовлення. Протягом гарантійного терміну споживач має право на безкоштовний ремонт обладнання.

В поняття гарантійного (безкоштовного) ремонту не входять операції пов’язані з:

переконфігурацією (внесення змін або заміна програмного забезпечення) обладнання;
монтажем/демонтажем обладнання;
доставкою (транспортуванням, пересилкою) обладнання з/до підприємства-виробника;
виконання операцій технічного обслуговування;
заміною запобіжників, SIM-карт, SD-карт пам’яті,акумуляторних батарей та інших елементів, заміна яких передбачена настановою НВФІ.01.001 Н.

Гарантійні зобов’язання не розповсюджується на таки випадки (далі негарантійні) :

при механічних ушкодження або дії агресивних речовин на обладнання або його частини;
внесення технічних змін у обладнання, а також інших дій користувача, сторонніх осіб, що не мають повноважень на проведення ремонту;
у разі дії атмосферних розрядів чи перевантажень в мережі живлення.

Гарантійний ремонт виконується тільки підприємством - виробником.

Підприємство-виробник залишає за собою право вносити зміни в конструкцію обладнання, що не погіршують технічні й споживчі характеристики.

При укладанні договору сервісного обслуговування з підприємство-виробником або з спеціалізованою організацією, що має сертифікат підприємства-виробника, гарантійний термін може бути продовжений до п’яти (5) років, про що необхідно зазначати в договорі сервісного обслуговування.

Транспортування та зберігання

Транспортування й зберігання обладнання повинне проводитися відповідно до вимог ДСТУ 8216:2015.

Умови транспортування повинні відповідати:

у частині впливу кліматичних факторів зовнішнього середовища: групі 3 (Ж3);
у частині впливу механічних факторів: групі C.

Виріб може транспортуватися в критих транспортних засобах всіх видів, включаючи герметичні відсіки повітряного транспорту, за умови дотримання вимог, які встановлені маніпуляційними знаками, що нанесені на транспортну тару, згідно правил перевезення вантажів, встановлених на конкретних видах транспорту

Умови зберігання обладнання у частині впливу кліматичних факторів повинні відповідати групі 2(З) за ДСТУ 8216:2015. Кількість рядів складування виробів по висоті не повинне перевищувати трьох.

Монтаж, налагоджування та експлуатація

Монтаж, налагоджування та технічне обслуговування обладнання проводиться тільки спеціалізованими організаціями у відповідності до НВФІ.01.001 Н Настанова з монтажу, налагоджування та експлуатації обладнання збирання даних та керування засобами оповіщення СОЛА.
