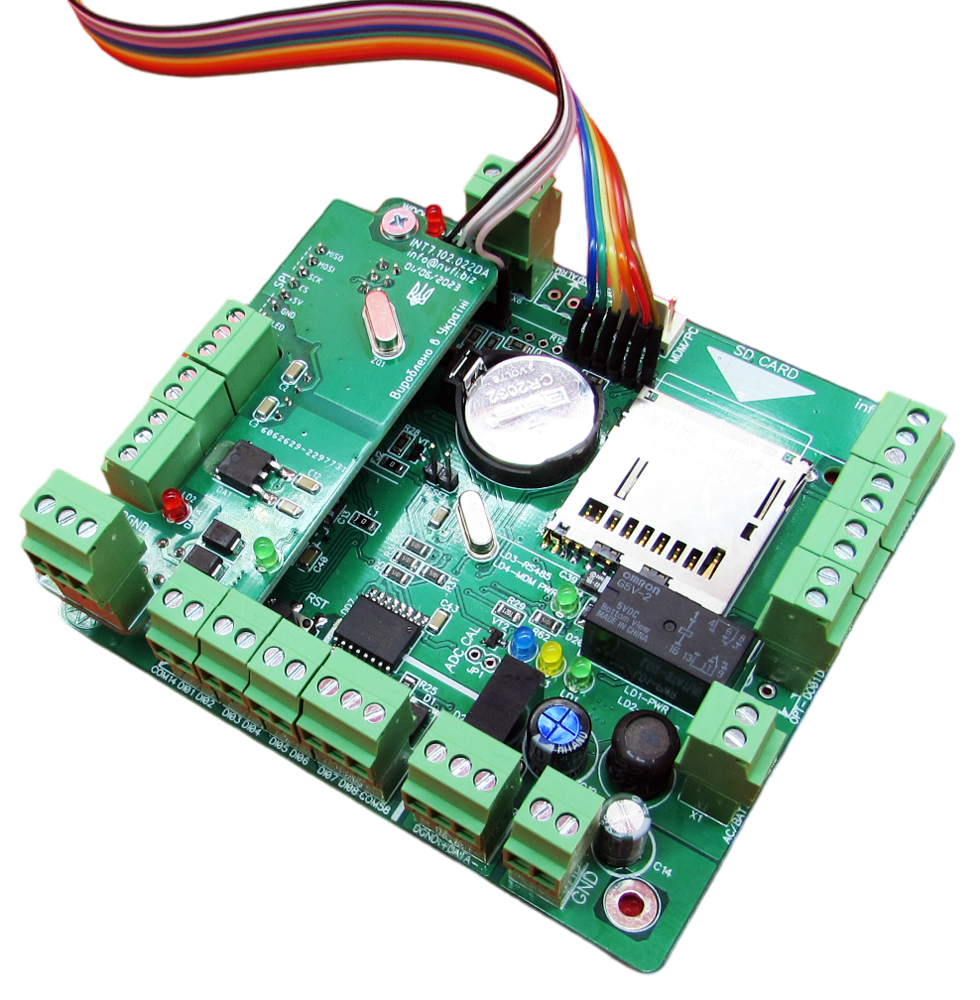

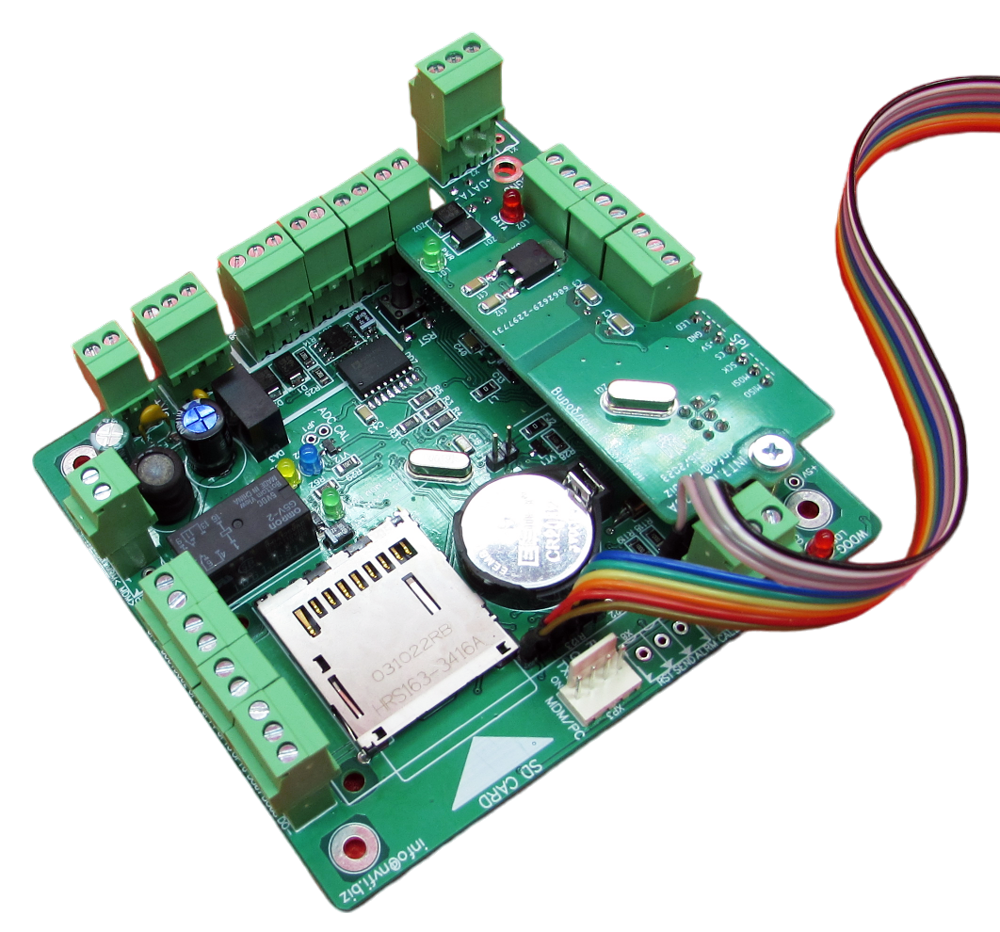

Модуль INT.a019 ПЛК СОЛА
Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.
Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".
Програмований логічний контролер СОЛА INT.a019 призначений програмування логіки роботи системи.
Компактный, быстродействующий программируемый логический контроллер (ПЛК), предназначенный для применения в сетях на основе интерфейса RS485, как ведущий контроллер для подсети интеллектуальных датчиков и контроллеров нижнего уровня управления в специализированых системах: системы раннего выявления аварий и оповещения (СРВНСО), пожарные и охранные системы.
Имея на борту достаточный объем энергонезависимой памяти, контроллер позволяет накапливать данные, приходящие из сети, для хранения и выдачи их для дальнейшего использования контроллерам или компьютерам верхнего уровня. Часы реального времени в составе контроллера дают возможность привязывать технологические процессы к точному времени.
Программируется с помощью программы-конфигуратора.
Функциональные особенности
- Дистанционный контроль состояния различных объектов с помощью цифровых, параметрических и аналоговых датчиков.
- Передача оповещения о режимах работы оборудования, изменении параметров, срабатывании различных исполнительных устройств
- Считывание и передача в диспетчерский центр данных от датчиков и других устройств, подключенных по интерфейсу RS-485/232;
- Управления исполнительными устройствами с помощью релейных цепей (автоматически или по команде извне).
Основные технические характеристики
Диапазон напряжений питания | 10-30В |
Потребляемый ток, не более | 0,15А |
Температурный режим работы, град.: | |
в коммерческом исполнении | 0…+50 |
в промышленном исполнении | -40…+75 |
Устройство вывода информации | ЖК дисплей (2 строки по 16 символов) |
Интерфейс для связи с внешними устройствами RS485 | протокол DCON |
Интерфейс для связи с модемом/ПК | RS232 |
Интерфейс для подключения плат расширения | SPI, I2C |
Тип памяти для хранения журнала | SD карта |
Габаритные размеры, мм | 90х96 |
Технические характеристики дискретных входов | |
Количество входов | 8 |
Тип входов | с общим «+» |
Напряжение логического 0/1 | +1В(макс)/+4…+30В |
Входной импеданс | 3,3 кОм |
Напряжение гальванической изоляции , В | не менее 1000 |
Технические характеристики аналоговых входов | |
Количество входов | 8 |
Тип входов | 10 разрядный АЦП |
Диапазон измеряемых напряжений | 0…+40В |
Входной импеданс | 10 кОм |
Технические характеристики дискретных выходов | |
Количество выходов | 8 |
Максимальный ток нагрузки одного выхода | 30мА |
Напряжение гальванической изоляции, В | не менее 1000 |
Технические характеристики цифрового канала | |
Количество подключаемых датчиков | 16 |
Тип датчиков | Варта 1.03-14 |
