Табло світло-звукове ТСЗ 05.001


ПАСПОРТ
Табло світло-звукове ТСЗ 05.001

ПАСПОРТ 05.001-ТСЗ cтр.
Табло світло-звукове ТСЗ 05.001

Табло світло-звукове ТСЗ 05.001

Код: 05.001-ТСЗ

3 564 грн.

ціна вказана з ПДВ

Табло світло-звукове (ТСЗ) використовується як обладнання систем раннього виявлення НС та оповіщення (СРВНСО) та призначене для створення пульту керування СРВНСО без застосування комп'ютера. ТЗС забезпечує індикацію 3-х станів системи: "УВАГА(порог1, warning)", "КРИТИЧНО(порог2, critical)" та "ТРИВОГА(alarm)" шляхом підсвічування відповідної зони та включення звукового сигналу.

Типи

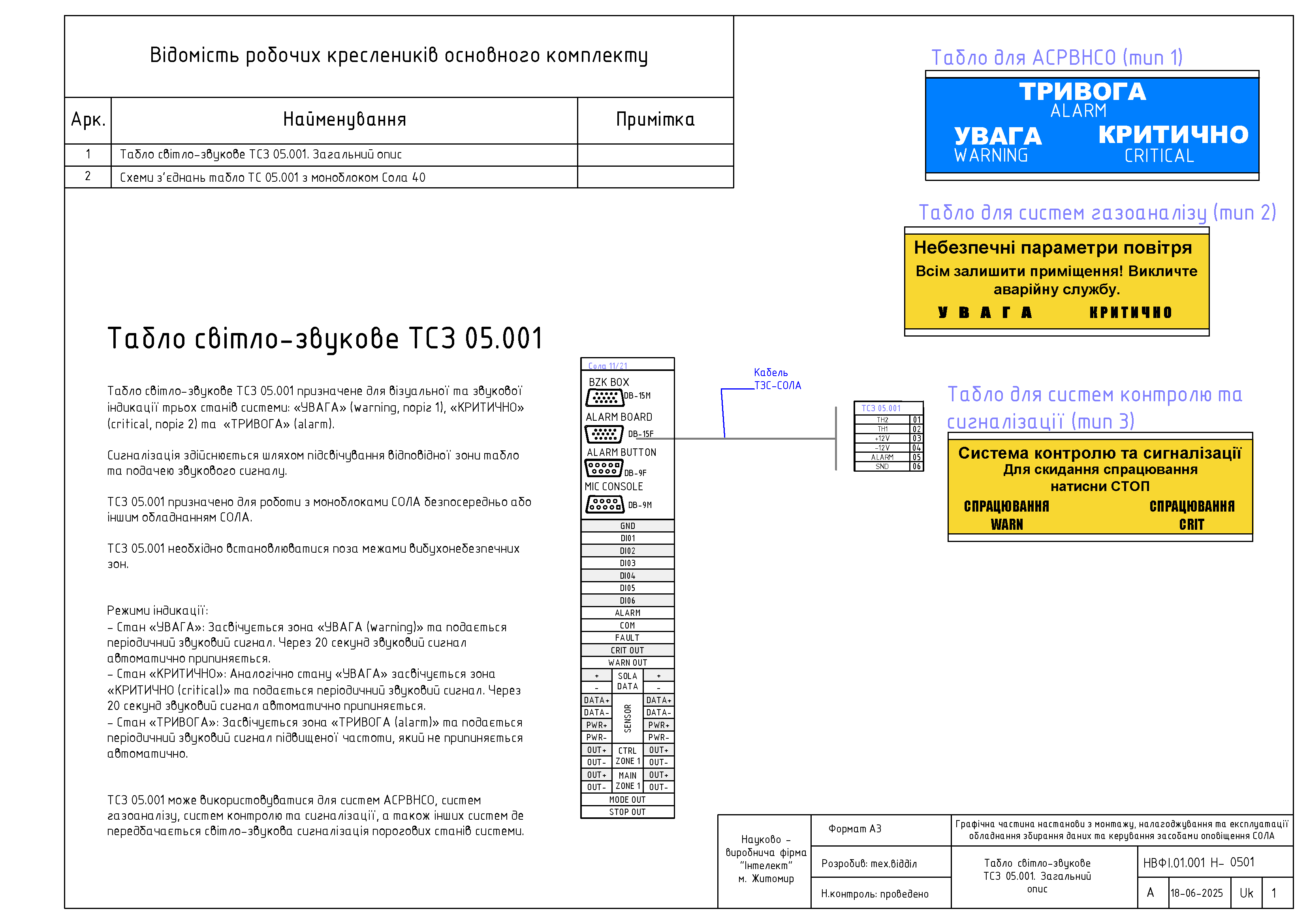

Загальний опис

Для підтвердження спрацювання необхідно натиснути і утримувати кнопку «СТОП» посту керування кнопковий 'аварійний старт-стоп' ПКК 02.001, ПКК 02.002 на час не менше 10 секунд. Після натискання кнопки «СТОП» звуковий сигнал припиняється та моноблок СОЛА фіксує цю дію, як підтвердження черговим диспетчером спрацювання.

У разі відсутності реагування чергового диспетчера на світло-звуковий сигнал сигнал буде транслюватися безкінечно, навіть якщо моноблок СОЛА змінить свій стан на "НОРМА".

Технічні характеристики

Напруга живлення, В: 12В±10%
Струм живлення, не більш, А: 0.1
Споживана потужність (режим тривоги), Вт 3
Рівень звукового сигналу до 80 дБ

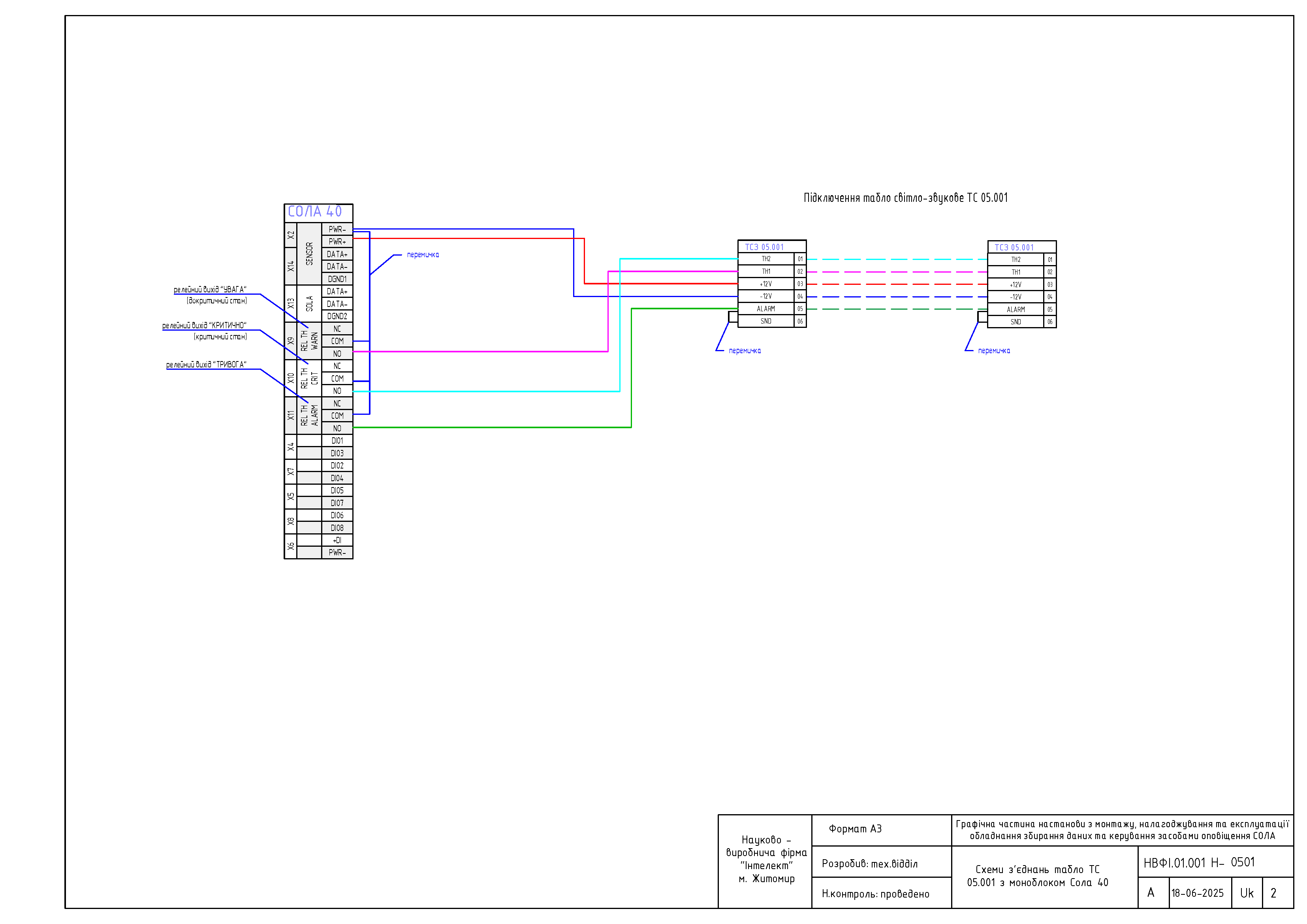

Інтерфейс для з'єднання із моноблоком СОЛА (тип 1) контактний роз'єм DB15HD (male)
Інтерфейс для з'єднання із моноблоком СОЛА (тип 2) клемне з'єднання з блоком управління світловим табло БУСТ 09.004
Діапазон робочих температур 0°С...+50°С
Габаритні розміри 280мм*100мм*32мм
Маса 0,35 кг

Вимоги безпеки, вимоги охорони довкілля, утилізація

Блок необхідно встановлюватися поза межами вибухонебезпечних зон

Для забезпечення параметрів мікроклімату виробничі приміщення, де встановлюється блок, повинне бути обладнане опаленням, природною та штучною вентиляцією відповідно до вимог СНиП 2.04.05, ДСТУ Б А.3.2-12.

При експлуатації блоку необхідно керуватися "Правилами безпечної експлуатації електроустановок споживачів" та вимогами Настанови з монтажу, налагоджування та експлуатації обладнання збирання даних та керування засобами оповіщення СОЛА НВФІ.01.001 Н

Експлуатація повинна виконуватися кваліфікованими фахівцями із технічного персоналу, що пройшли відповідне навчання.


Всі монтажні роботи й роботи, пов'язані з усуненням несправностей, повинні проводитися тільки після відключення блоку від мережі живлення

Стежте за станом зовнішніх сполучних кабелів, оберігайте блок від механічних ударів. Не допускайте проникнення усередину блоку рідин.

Приміщення, у якому передбачається експлуатувати блок, повинно забезпечувати нормальний вентиляційний режим роботи. Не встановлюйте блок поблизу опалювальних приладів, батарей, труб.

Утилізацію блоку необхідно проводити у відповідності з правилами про утилізацію відходів електричного та електронного устаткування країни експлуатації.

Гарантійні зобов'язання

Виробник гарантує працездатність блоку при дотриманні власником умов транспортування, зберігання, монтування, налагоджування та експлуатування, викладених у даному паспорту та Настанові з монтажу, налагоджування та експлуатації обладнання збирання даних та керування засобами оповіщення СОЛА НВФІ.01.001 Н.

Гарантійний строк експлуатації блоку становить 12 місяців від дня постачання споживачу. Протягом гарантійного строку споживач має право на безкоштовний ремонт блоку.

В поняття гарантійного (безкоштовного) ремонту не входять операції пов’язані з:

  • переконфігурацією блоку ;
  • виконання операцій технічного обслуговування;
Гарантія не розповсюджуються :
  • у разі механічних ушкоджень або дії агресивних речовин на блок або його частини;
  • у разі внесення технічних змін у блок, а також інших дій користувача, сторонніх осіб, що не мають повноважень на проведення ремонту;
  • у разі дії атмосферних розрядів чи перевантажень в мережі живлення.
Виробник не відповідає за погіршення параметрів блоку через ушкодження, які виникли з вини замовника або інших осіб після доставки блоку, або якщо ушкодження було викликано непереборними подіями.

Гарантійний ремонт виконується тільки підприємством-виробником.

Підприємство-виробник залишає за собою право вносити зміни в конструкцію блоку, що не погіршують технічні й споживчі характеристики.

При укладанні договору сервісного обслуговування з підприємство-виробником або з спеціалізованою організацією, що має сертифікат підприємства-виробника, гарантійний термін може бути продовжений до п’яти (5) років, про що зазначається в договорі сервісного обслуговування.

Транспортування та зберігання

Транспортування й зберігання блоку повинне проводитися відповідно до вимог ГОСТ 15150 та цього паспорту.

Умови транспортування повинні відповідати:

  • у частині впливу кліматичних факторів зовнішнього середовища: групі 3 (Ж3) за ГОСТ 15150;
  • у частині впливу механічних факторів: групі C за ГОСТ 23216.
Виріб може транспортуватися в критих транспортних засобах всіма видами транспорту, включаючи герметичні відсіки повітряного транспорту, за умови дотримання вимог, що встановлені маніпуляційними знаками по 1.4.4, нанесеними на транспортну тару.

При транспортуванні під час експлуатації блоку повинен бути упакований в споживчу тару.

Умови зберігання виробу у частині впливу кліматичних факторів повинні відповідати групі 2(З) за ГОСТ 15150. Кількість рядів складування виробів по висоті не повинне перевищувати трьох.

Монтаж, налагоджування та експлуатація

Монтаж, налагоджування та технічне обслуговування проводиться тільки спеціалізованою організацією, що має сертифікат фірми-виробника чи представниками фірми-виробника у відповідності до цього паспорту та Настанови з монтажу, налагоджування та експлуатації обладнання збирання даних та керування засобами оповіщення СОЛА НВФІ.01.001 Н.

Експлуатація повинна виконуватися кваліфікованими фахівцями із технічного персоналу, що пройшли навчання.

Свідчення про приймання та пакування

Табло світло-звукове ТСЗ 05.001
зав.№ ______________________ ________________________ виготовлений, прийнятий та упакований відповідно до обов'язкових вимог державних стандартів, технічної документації та визнаний придатним до експлуатації.



Підпис відповідальної особи ______________________________

Дата продажу ___________
