ПАСПОРТ

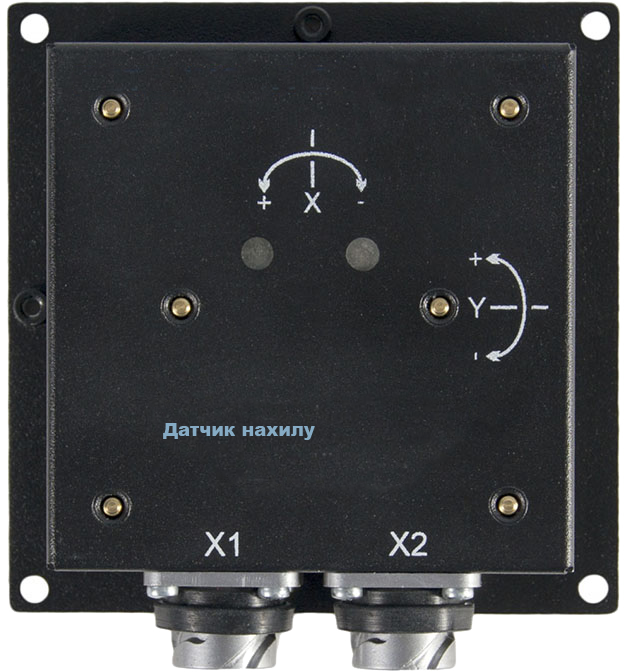

Датчик куту нахилу (інклінометр) ДКН 04.002
Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.
Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".
Датчики нахилу (інклінометри) дозволяють вимірювати 3-мірні нахили.
Технічні характеристики
| Корпус (тип 1) | металевий ІР65 |
| Корпус (тип 2) | металевий ІР31 |
| розміри | х х |
| Напруга живлення,В | 12±20% |
| Максимальний струм споживання | 100 мА |
| Кількість осей | 3-вісьовий (XYZ) |
| Режими вимірювання | 3000 LSB/g з 70Гц LPF 6000 LSB/g з 40Гц LPF 12000 LSB/g з 10Гц LPF |
| Кутова вихідна роздільна здатність | 0,0055 °/LSB |
| Щільність шуму | 0,001 ° / √Гц |
| Робоча температура | 0…+50°С |
| Інтерфейс підключення | RS485 (протокол обміну MODBUS та DCON) |
| Споживання (без навантаження ) | max. 40 mA |
Загальний опис та вказівки щодо підключення
Тривісний інклінометровий датчик на основі сучасних технологій. Сенсорний емелент гарантує надійну роботу протягом життя продукту.
Має стабільний вихід при широкому діапазоні температур і вібрацій.
Датчик призначений для контролю вібрацій та статичних кутів положень стаціонарних об'єктів.
Може застосовуватися для технічної оцінки станів об'єктів щодо виявлення прихованих нахилів, що розвиваються, руйнувань, підвищеної вібрації.
Cхеми підключення
